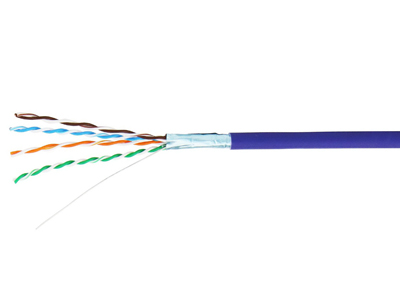

Екранована вита пара F/UTP кат. 5е, LSZH

Экранированная витая пара F/UTP кат. 5е, LSZH

Экранированная витая пара F/UTP кат. 5е, LSZH

Застосування:

Кампусні та міжповерхові з'єднання,
горизонтальна розводка;
IEEE 802.3: 10Base-T, 100Base-T, 1000Base-T;
IEEE 802.5: Voice, ISDN, ATM 155, TPDDI

Артикул:	IN11-0006
Од. вим:	м
Склад:	+
Упаковка:	305 м

Стандарти:

ISO/IEC 11801 ed.2
TIA 568-B.2
IEC 61156-5EN 50173
EN 50288-3-1

Технічні характеристики

Провідник	одножильний мідний дріт, ø 0,51 мм (AWG 24)
Ізоляція жил	поліетилен; ø 0,25 мм
Кількість пар	4
Ізоляція кабелю	LSZH, 1,0 мм
Діаметр кабелю	5,1 мм ( ± 1.0 мм)
Номінальна вага:	43 кг/км
Вигин при -20° С	без пошкоджень (вигин протягом 4 годин)

Температурний діапазон експлуатації	-20 - +60 °C
Температурний діапазон інсталляції	0 - +50 °C

Електричні характеристики

Опір за постійним струмом	≤ 93,8 Ом/км
Асиметрия опору	5%
Номінальний імпенданс (1-100 Мгц)	(Ом) 100 ± 15
Затримка розповсюдження	(нс/100м) ≤ 45
Асиметрія опору заземлення	(PF/100м) 330Max

	Frequency MHz	Return loss dB	Attenuation dB/100m	NEXT dB	ACR dB	PSNEXT dB	ALFEX T dB	PSELFEXT dB/100m	Delay ns/100 m
0.772		19.4	1.8	67	65	64	66	63	575
1.0		20.0	2	65.3	63.0	62.3	63.8	60.8	570
4.0		23.0	2	56.3	52	53.3	51.7	48.7	552
8.0		24.5	5.8	51.8	46.0	48.8	45.7	42.7	546.7
10.0		25.0	5.8	51.8	46.0	48.8	45.7	42.7	545.4
16.0		25.0	8.2	47.3	39.0	44.3	39.7	36.7	543
20.0		25.0	9.3	45.8	37.0	42.8	37.7	34.7	543
25.0		24.3	10.4	44.3	34.0	41.3	35.8	32.8	541.2
31.25		23.6	11.7	42.9	31.0	39.9	33.9	30.9	540.4
62.5		21.5	17	38.4	21.0	35.4	27.8	24.8	438.6
100.0		20.1	22	35.3	13.0	32.3	23.8	20.8	537.6
